Sonoff MINI DUO & MINI DUO-L: La Revolución del Control Dual en Espacios Reducidos

Sonoff ha presentado una emocionante adición a su aclamada serie “Extreme”, respondiendo directamente a una de las peticiones más frecuentes de sus usuarios: la capacidad de control dual. Los nuevos Sonoff MINI DUO y MINI DUO-L heredan el diseño ultracompacto y familiar de sus predecesores, como el ZBMINIL2, pero integran de manera ingeniosa dos relés independientes dentro de la misma huella diminuta.

Este enfoque innovador está diseñado específicamente para aquellos usuarios que se encuentran con el desafío de espacios limitados en sus cajas de interruptores. La necesidad de controlar dos circuitos de iluminación distintos sin tener que recurrir a la instalación de múltiples módulos se aborda de manera elegante con estos dispositivos. Mantienen la estética externa coherente con el resto de la línea de productos Sonoff, pero sus entrañas han sido rediseñadas meticulosamente para manejar de forma segura y eficiente cargas duales.

En esta reseña, comparto mi experiencia detallada con el Sonoff MINI DUO (modelo MINI-ZB2GS) y su variante sin neutro, el MINI DUO-L (modelo MINI-ZB2GS-L). Realizaré una comparación exhaustiva de las diferencias de hardware entre ambos, incluyendo un análisis de los distintos relés y chips Zigbee que los impulsan. Asimismo, abordaré el proceso de instalación, los beneficios de los terminales adicionales en el cableado y cómo se comportan estos dispositivos al ser integrados con Home Assistant mediante Zigbee2MQTT y ZHA.

Estos interruptores inteligentes de doble canal ofrecen una relación calidad-precio excepcional y están disponibles en:

Diferencias Clave y Especificaciones Técnicas

La línea de interruptores DIY de Sonoff se ha expandido considerablemente, cubriendo una amplia gama de casos de uso y protocolos de comunicación para satisfacer diversas necesidades. Para facilitar la comprensión y comparación, he compilado una tabla detallada con las especificaciones técnicas de cada dispositivo.

Contenido del Paquete y Desmontaje

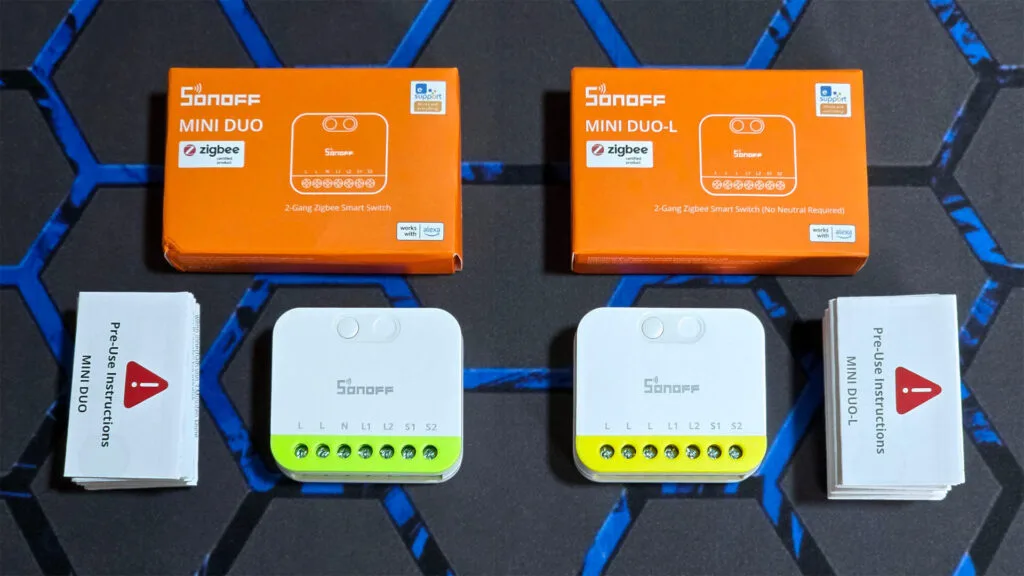

Tanto el nuevo Sonoff MINI DUO como el MINI DUO-L se entregan en una caja compacta que incluye el dispositivo en sí y un manual de usuario. No se incluyen otros accesorios, ya que no son necesarios para su funcionamiento.

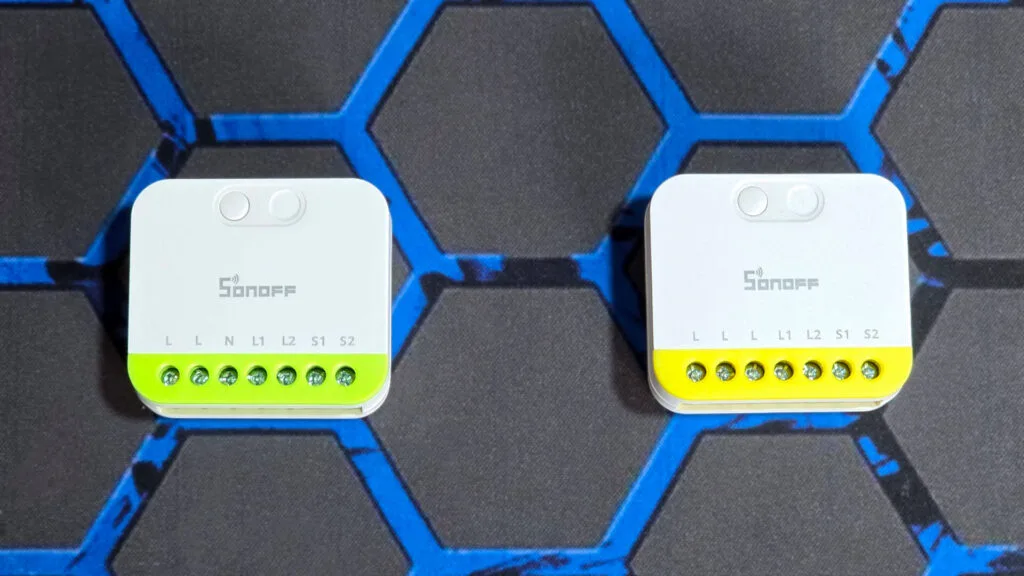

El factor de forma es inmediatamente reconocible, compartido con el resto de la gama de interruptores DIY de Sonoff, como el MINI Extreme con certificación Matter o el ZBMINI Extreme basado en Zigbee. Toda la línea reutiliza la misma carcasa, siendo el color y el etiquetado de los terminales las únicas diferencias visuales.

Estos módulos miden unos escasos 45 x 39.4 x 16.8 mm, lo cual es notablemente pequeño y muy impresionante para la tecnología que albergan. En la parte superior se encuentra un discreto botón de emparejamiento y reseteo, mientras que en la parte inferior se observan los terminales claramente etiquetados. Valoro enormemente que Sonoff continúe utilizando los confiables terminales de tornillo en lugar de los problemáticos terminales de conexión rápida que he visto en otros dispositivos.

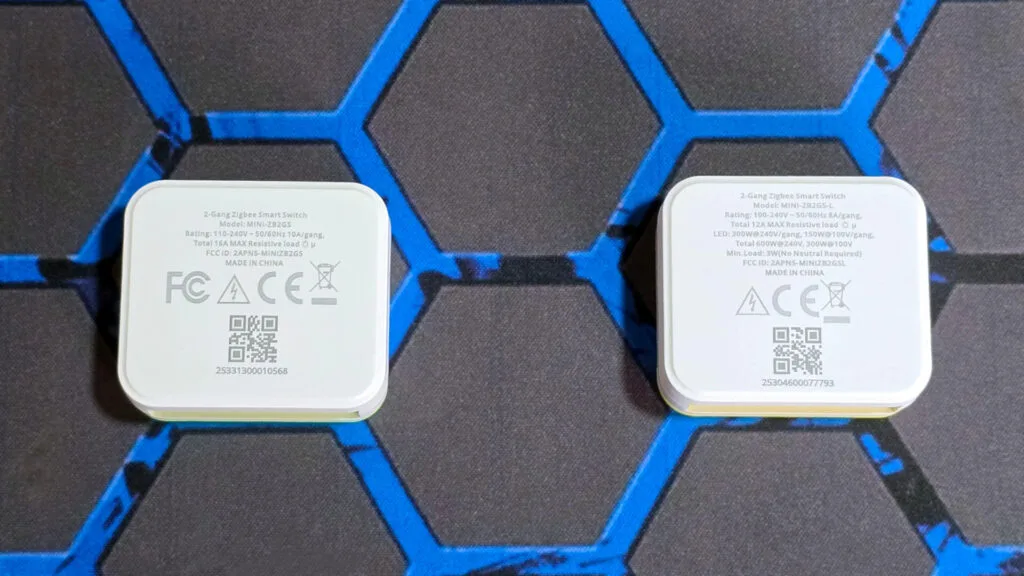

En la parte trasera, encontramos información básica del dispositivo, como el número de modelo, la corriente nominal, la carga máxima y el ID de la FCC, junto con un código QR. Lo curioso es que, aunque se les conoce como MINI DUO y MINI DUO-L, los números de modelo listados son en realidad MINI-ZB2GS y MINI-ZB2GS-L respectivamente.

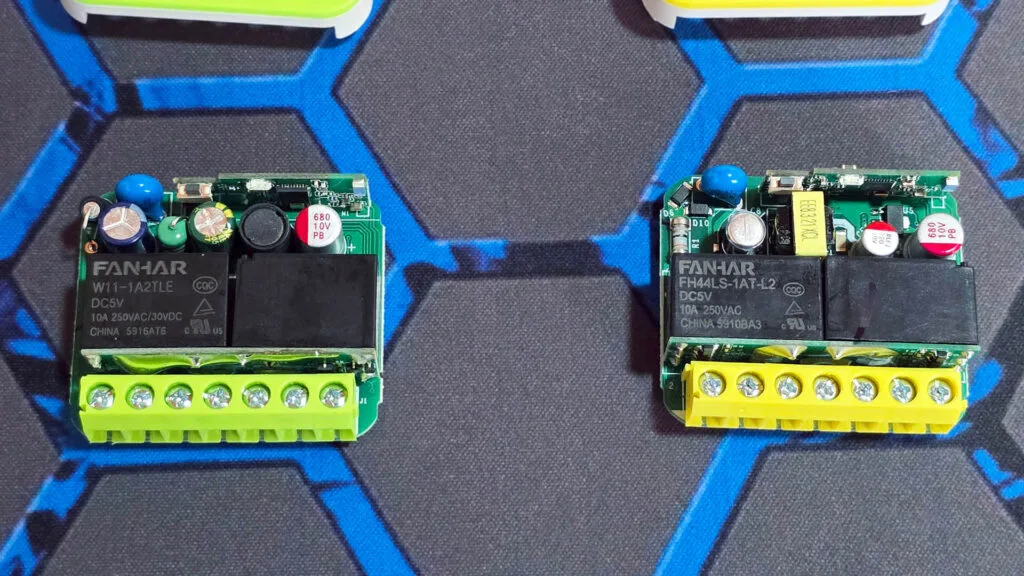

Internamente, la diferencia más crucial reside en los relés encargados de la conmutación de energía. El MINI DUO estándar (a la izquierda) utiliza relés Fanhar W11-1A2TLE [Datasheet], componentes convencionales que requieren alimentación constante para permanecer en estado “encendido”. Al estar conectado a un cable neutro, este modelo dispone de la energía necesaria para su funcionamiento continuo. Por otro lado, el MINI DUO-L incorpora relés Fanhar FH44LS-1AT-L2 [Datasheet]. Estos son relés de enganche (latching), que mantienen su estado con un simple pulso eléctrico, una característica esencial para dispositivos sin neutro, ya que minimiza el consumo de energía y evita parpadeos en las luces.

Los componentes de la fuente de alimentación también difieren. El modelo estándar emplea un simple inductor negro para la reducción de voltaje, mientras que el modelo sin neutro (a la derecha) se apoya en un pequeño transformador amarillo ubicado cerca de la parte superior. Este transformador especializado permite al dispositivo “filtrar” la cantidad justa de energía a través del cable de fase para mantenerse operativo sin necesidad de una conexión neutra completa.

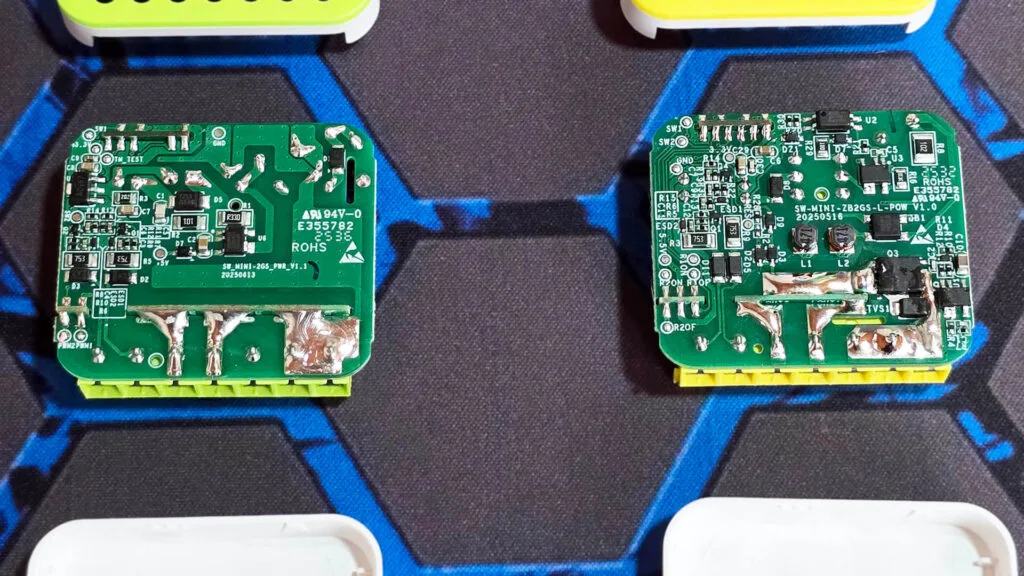

En la parte trasera, la diferencia en complejidad se hace aún más evidente. El MINI DUO estándar (izquierda) presenta un diseño relativamente limpio, con menos componentes pequeños dispersos. Se aprecian claramente las gruesas líneas de soldadura inferiores, que soportan la carga eléctrica principal, pero el resto de la placa es bastante diáfana y sencilla.

El MINI DUO-L sin neutro (derecha) es una historia diferente, ya que está repleto de pequeños componentes electrónicos. Se pueden identificar dos bobinas pequeñas y distintas (marcadas como L1 y L2), así como componentes de protección adicionales que no se encuentran en el modelo estándar. Este diseño más denso es necesario porque la tecnología “sin neutro” requiere una circuitería mucho más compleja para gestionar la energía de forma segura y mantener el interruptor operativo sin una conexión eléctrica completa.

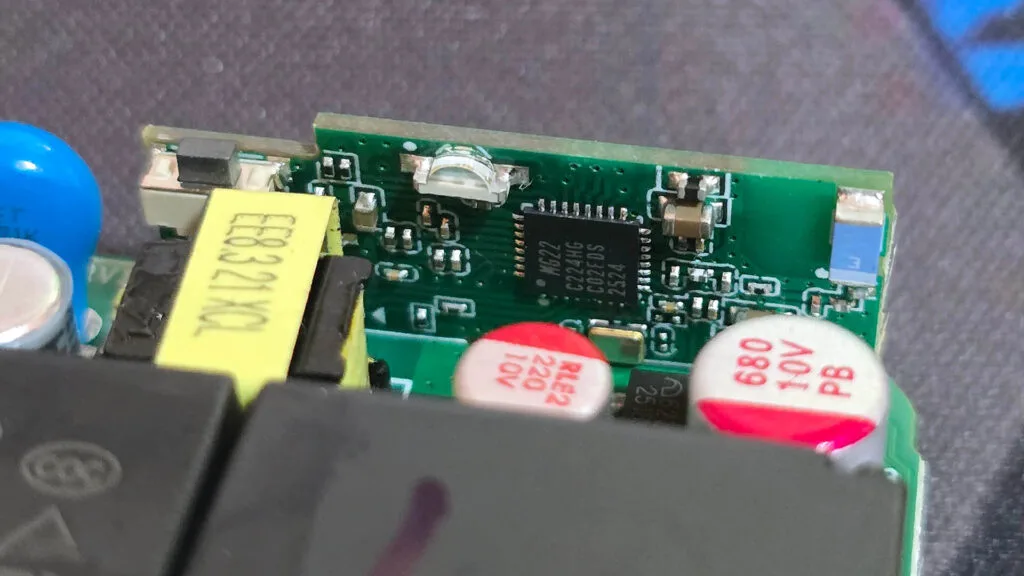

He logrado hacer zoom y identificar los módulos de conectividad Zigbee en estos interruptores. De hecho, utilizan diferentes SoC (System on Chip) para adaptarse a sus necesidades específicas de energía. El MINI DUO estándar utiliza el chip EFR32MG21 [Datasheet], mientras que el MINI DUO-L sin neutro está alimentado por el EFR32MG22 [Datasheet].

Esta es una elección de hardware deliberada por parte de Sonoff. El MG21 ofrece una mayor potencia de transmisión, ideal para actuar como un router de red. Por su parte, el MG22 se centra en un consumo de energía ultrabajo, fundamental para mantener una conexión estable sin necesidad de un cable neutro. Este SoC actúa como un Dispositivo Final (EndDevice) en su red mallada.

Instalación y Cableado Simplificados

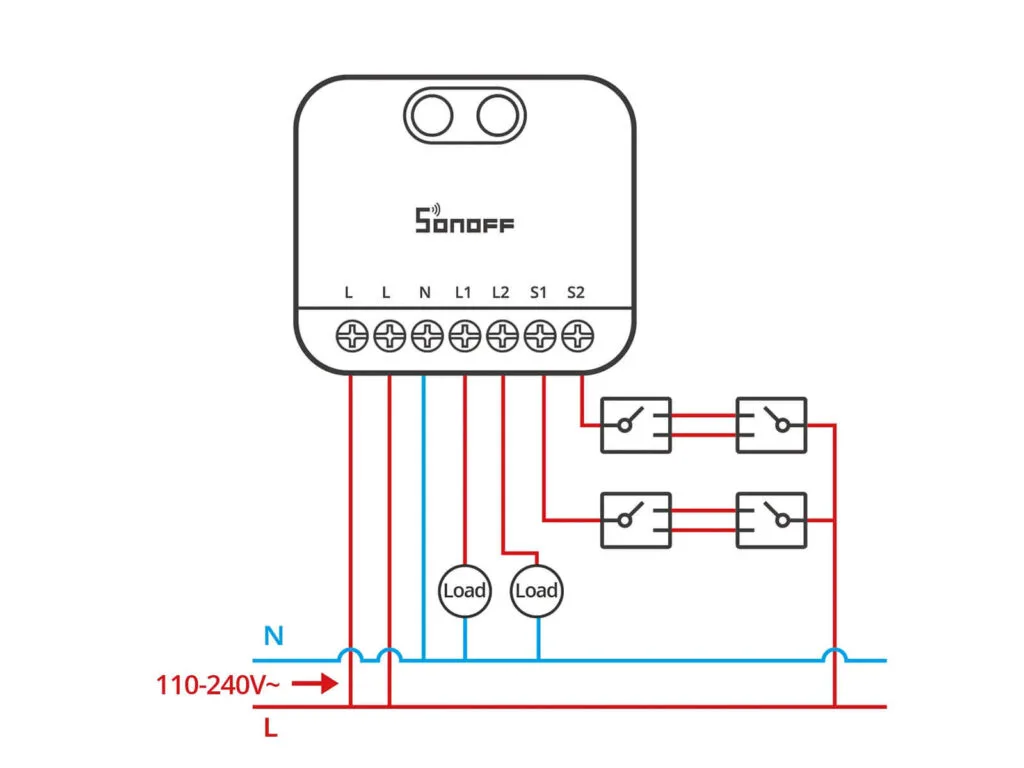

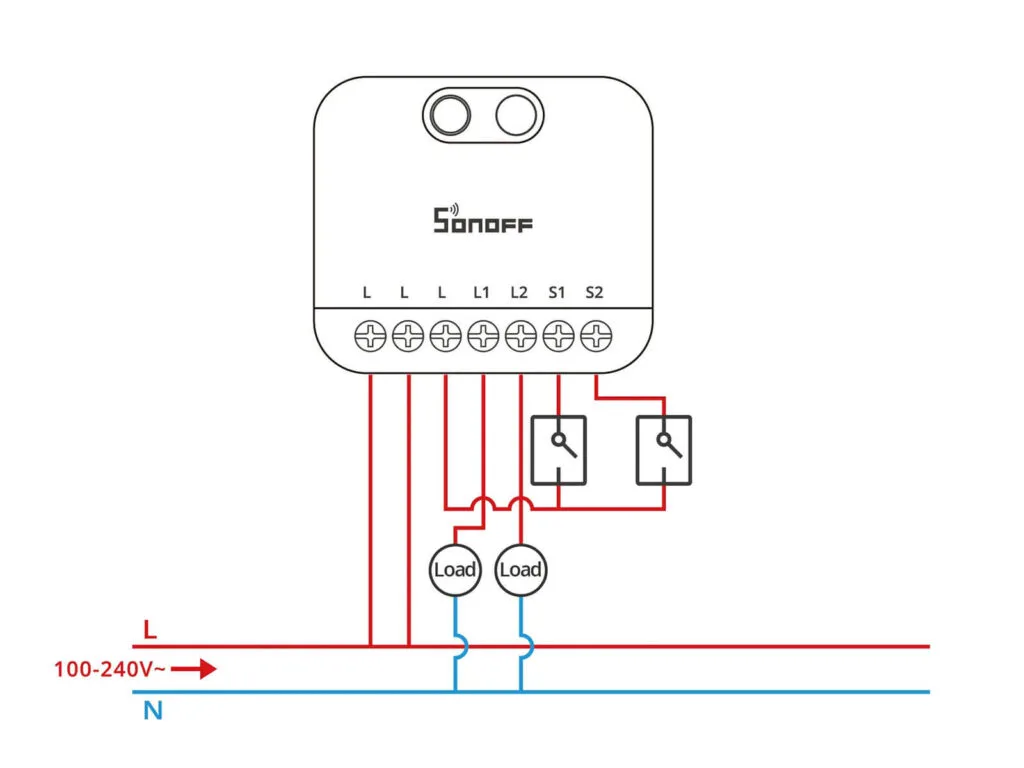

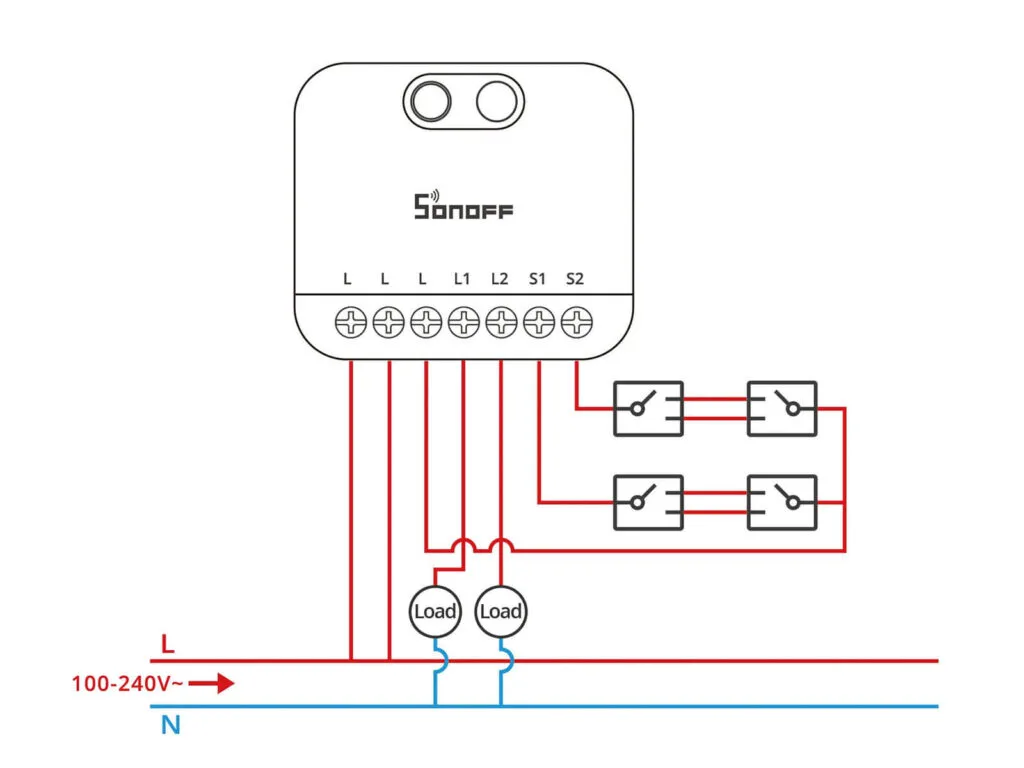

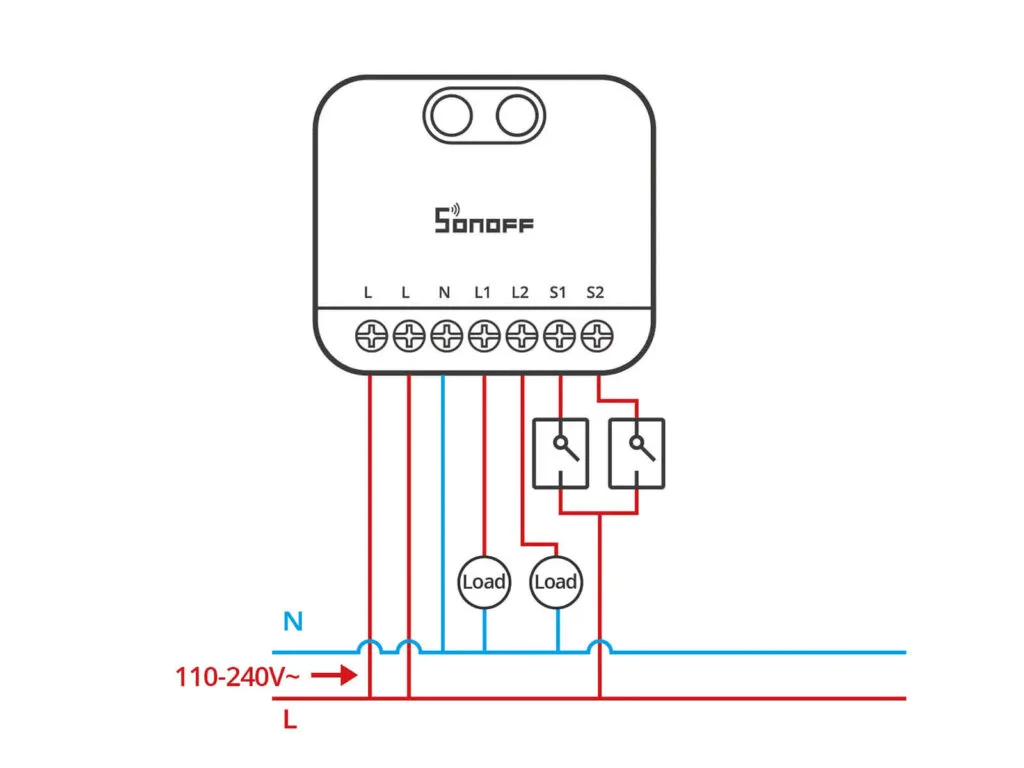

La instalación de los Sonoff MINI DUO y MINI DUO-L es conceptualmente sencilla, aunque hay aspectos importantes a tener en cuenta, especialmente para quienes se inician en este campo. Los diagramas de cableado son claros y fáciles de seguir. Aquí se presentan los esquemas correspondientes a estos módulos:

Lo que facilita enormemente el cableado de estos módulos, en comparación con generaciones anteriores, es una elección de diseño muy acertada: terminales de Fase (L) adicionales. En una instalación típica de interruptor inteligente, a menudo resulta complicado acomodar conectores Wago en la caja, ya que se necesita dividir el cable de Fase entrante, uno para alimentar el módulo inteligente y otro para los interruptores de pared físicos.

Sonoff ha resuelto este inconveniente mediante la conexión interna de los terminales. Simplemente insertas el cable de Fase entrante en la primera ranura “L”, y luego utilizas la segunda (o tercera en el DUO-L) ranura “L” para conectar un cable puente corto directamente a tus interruptores de pared. Es una solución limpia y sumamente útil.

Para las conexiones físicas, la lógica es estándar. Conecta tus luminarias a L1 y L2 (Salida 1/2) y los cables de tu interruptor físico a S1 y S2. No olvides que si utilizas el MINI DUO estándar, es obligatorio conectar también un cable Neutro al terminal N. Aún podrías necesitar un bloque Wago para dividir la fase destinada a los interruptores S1 y S2 individuales, pero es una solución mucho más práctica que la ausencia de terminales puenteados internamente.

Una vez realizadas todas las conexiones, es fundamental realizar una prueba de tracción para asegurar la firmeza de los cables. Es preferible que un cable se suelte ahora, mientras lo sujetas, a que lo haga más tarde al empujar el interruptor de vuelta a la pared. Además, verifica que no haya cobre expuesto y que el cable pelado esté completamente dentro del bloque terminal. Cuando estés seguro de que todo está correcto, introduce suavemente el módulo en la caja del interruptor y habrás terminado.

Integración con Home Assistant

Los interruptores inteligentes Sonoff MINI DUO y MINI DUO-L gozan de un soporte completo en Zigbee2MQTT y un soporte parcial en ZHA. Digo parcial porque, al integrarlos en ZHA dentro de Home Assistant, gran parte de su funcionalidad se ve limitada. Para emparejar cualquiera de estos interruptores, debes mantener presionado el botón del dispositivo hasta que el LED comience a parpadear (aproximadamente 6 segundos). Es crucial tener la carga conectada en el caso del DUO-L, de lo contrario, no habrá suficiente corriente para despertar el chip.

Zigbee2MQTT: El Potencial Desbloqueado

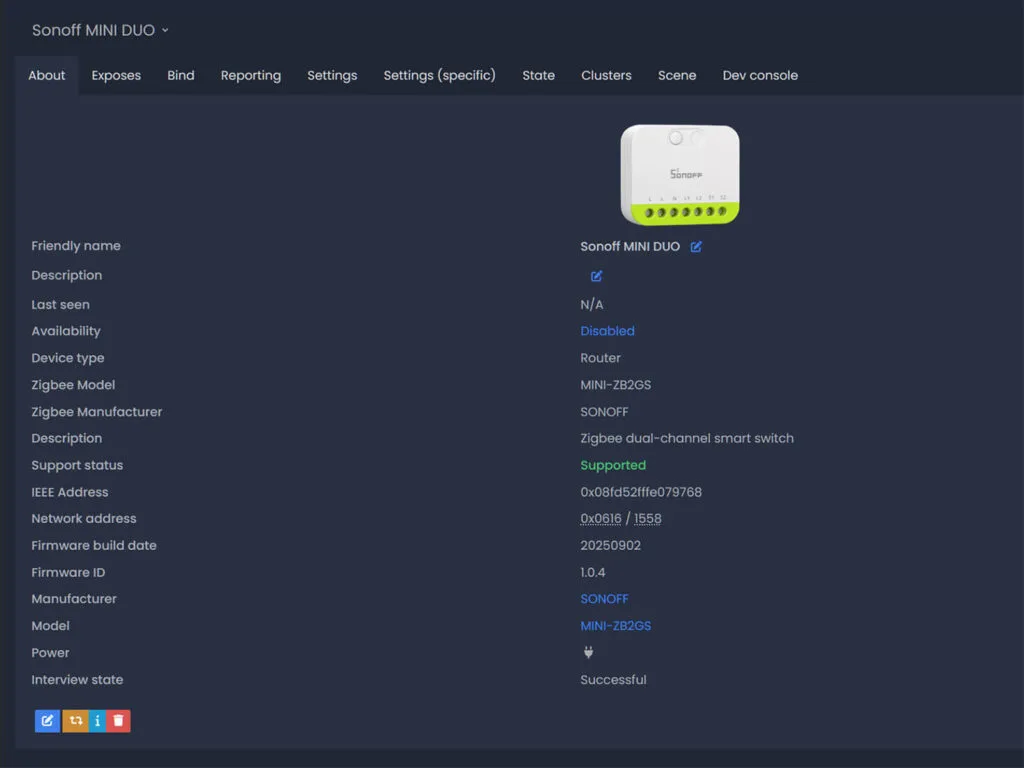

Una vez emparejados con mi coordinador Z2M, ambos dispositivos fueron identificados instantáneamente. Como mencioné anteriormente, el MINI DUO se etiqueta como modelo MINI-ZB2GS, mientras que el MINI DUO-L se configura como modelo MINI-ZB2GS-L. El primero actúa además como un router de red, retransmitiendo el tráfico de dispositivos adyacentes de vuelta al coordinador gracias a su chip MG21 y a la conexión neutra. El modelo sin neutro es, evidentemente, un Dispositivo Final (End Device), incapaz de retransmitir tráfico y fortalecer su red mallada.

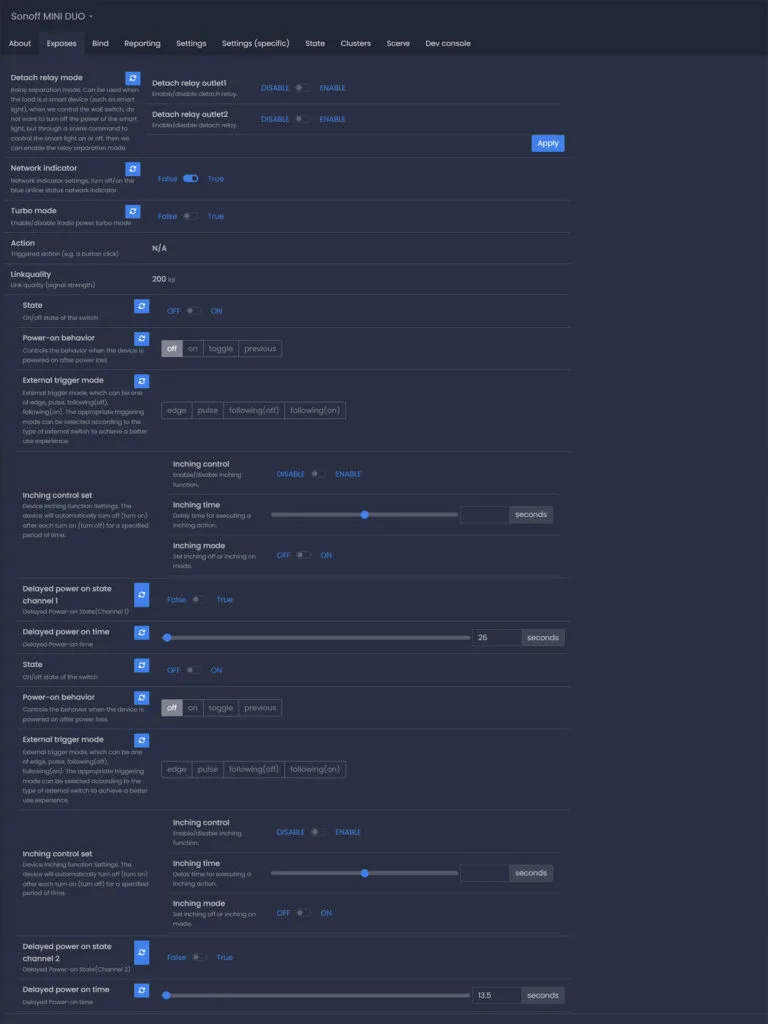

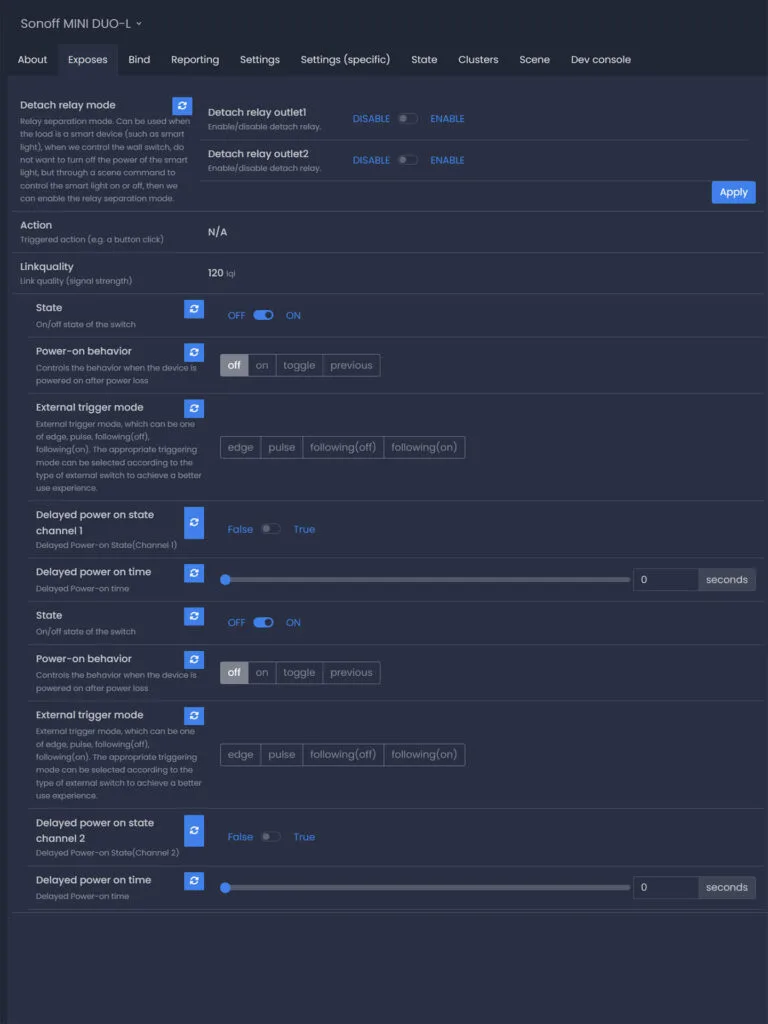

Las pestañas de “exposes” de ambos dispositivos pueden parecer abrumadoras al principio, pero estas entidades son simples e importantes, ya que controlan el comportamiento de los interruptores. Existen diferencias entre ambos, que obviamente se derivan del cableado neutro de cada módulo.

Sonoff MINI DUO (Con Neutro, MINI-ZB2GS)

• Modo de Relé Desconectado (Detach Relay Mode): Separa el interruptor de pared físico del relé interno. Cuando está habilitado, al accionar el interruptor se envía un evento Zigbee pero no se interrumpe la alimentación de la salida. Esto es ideal para usar con bombillas inteligentes (como Philips Hue) que requieren alimentación constante.
• Indicador de Red (Network Indicator): Un interruptor para habilitar o deshabilitar la luz LED azul del propio dispositivo, útil si la luz que se filtra por la tapa del interruptor te molesta.
• Modo Turbo (Turbo Mode): Una característica específica del chip EFR32MG21; habilitarla potencia la transmisión de radio para extender el alcance y fortalecer la red mallada.
• Estado (L1 / L2): El control estándar de encendido/apagado para cada canal.
• Comportamiento al Encender (Power-on Behavior): Determina el estado de las luces al restablecerse la energía después de un corte (Encendido, Apagado, Alternar, o Estado Anterior).
• Modo de Disparador Externo (External Trigger Mode): Configura la entrada para el tipo de interruptor físico. Puedes seleccionar Borde (Edge) (interruptor basculante estándar), Pulso (Pulse) (pulsador/botón momentáneo), o Seguimiento (Following) (donde la posición ON/OFF coincide físicamente con el estado de la luz).
• Control de Pulso (Inching Control): Esencialmente un temporizador de “apagado automático”, una característica común de Sonoff sobre la que he hablado anteriormente. Puedes configurar el interruptor para que se apague automáticamente después de un número específico de segundos (por ejemplo, para escaleras o ventiladores).
• Encendido Retardado (Delayed Power On): Permite configurar un retardo (en segundos) antes de que el interruptor se encienda tras un corte de energía. Esto evita que todos tus dispositivos inteligentes sobrecarguen la red simultáneamente al regresar la luz.

Sonoff MINI DUO-L (Sin Neutro, MINI-ZB2GS-L)

• Modo de Relé Desconectado (Detach Relay Mode): Al igual que la versión estándar, desacopla el interruptor físico del relé, permitiendo el modo “bombilla inteligente” en ambos canales.
• Estado (L1 / L2): El control estándar de encendido/apagado para cada canal.
• Comportamiento al Encender (Power-on Behavior): Establece el estado de restauración tras una pérdida de energía (Encendido, Apagado, Alternar, Anterior).
• Modo de Disparador Externo (External Trigger Mode): Idéntico a la versión estándar, te permite definir el tipo de interruptor (Borde, Pulso, o Seguimiento) para asegurar que el interruptor físico funcione correctamente.
• Encendido Retardado (Delayed Power On): Ofrece la misma protección de arranque escalonado que el modelo estándar, permitiendo retrasar la activación tras el restablecimiento de la energía.

ZHA: Funcionalidad Limitada

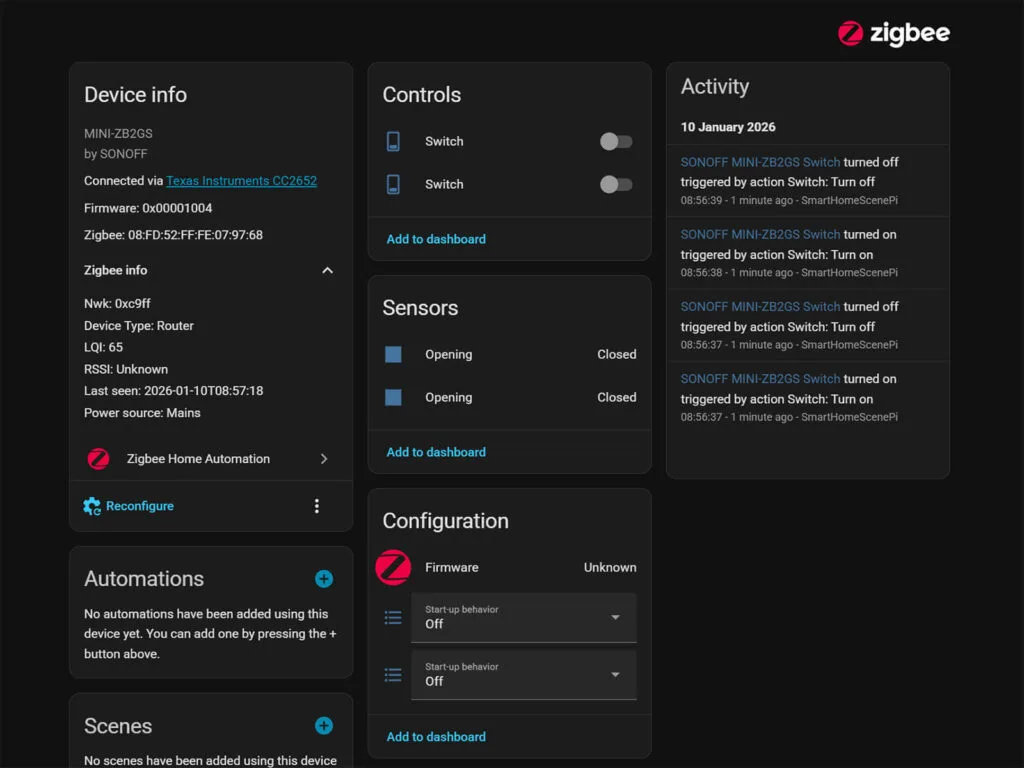

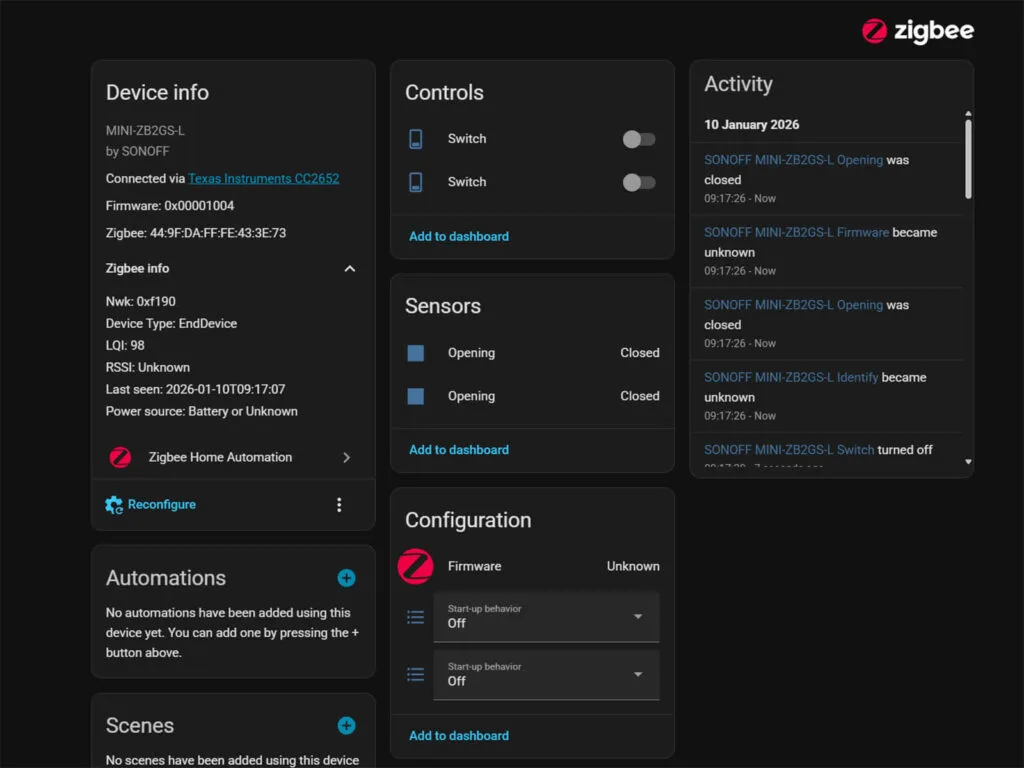

Aunque ambos módulos de interruptor se identifican correctamente en ZHA, la integración solo expone los interruptores y el comportamiento de encendido para cada uno. No se añaden ni exponen funcionalidades extra. Esto significa que modos como el control de pulso, el modo de relé desconectado, el encendido retardado y la configuración del disparador externo se pierden.

Por ejemplo, si utilizas pulsadores momentáneos pero dejas el dispositivo en modo Edge, la luz solo permanecerá encendida mientras mantengas pulsado el botón. Por el contrario, si usas un interruptor basculante estándar pero lo configuras en Pulse, tendrás que presionar el interruptor varias veces para registrar un solo comando. Siendo sinceros, ya es hora de migrar a Z2M y olvidarse de estos inconvenientes.

Consideraciones Finales

Los Sonoff MINI DUO y MINI DUO-L representan una valiosa adición a la línea de interruptores DIY de Sonoff. La ausencia de relés de doble canal en este factor de forma ultracompacto era una carencia importante, y estos dispositivos la cubren de manera excelente, siendo lo suficientemente pequeños como para caber en la mayoría de cajas de interruptores estándar sin mayores dificultades.

Aplaudo enormemente la decisión de emplear terminales de tornillo, ya que proporcionan una conexión mucho más segura que los conectores de presión presentes en dispositivos similares. El puenteo interno del cable de fase es también una característica de diseño sobresaliente que elimina la necesidad de conectores Wago adicionales durante la instalación. Esto libera un valioso espacio dentro de la caja de pared, que suele ser el mayor quebradero de cabeza al instalar módulos de interruptor.

Siempre que sea posible, prioriza el uso del MINI DUO estándar si dispones de un cable neutro en el punto de instalación. Ofrece una conexión Zigbee más estable al actuar como router y, lo que es más importante, incluye funciones de software útiles como el control de pulso, que se han omitido en el modelo sin neutro.

Consideraría el MINI DUO-L estrictamente como una solución para instalaciones eléctricas antiguas, y debes aceptar que no extenderá tu red mallada ni soportará cargas de mayor potencia. Cumple su función para modernizar sistemas existentes, pero la versión estándar es objetivamente el hardware superior. Dicho esto, ten en cuenta que no requiere un condensador de bypass (como algunos Shelly), pero sí necesita una carga mínima de 3W para operar correctamente.

Si prefieres la conectividad Zigbee (como yo) y necesitas relés inteligentes de doble canal, tanto el Sonoff MINI DUO como el MINI DUO-L son opciones excelentes. Aquí es donde puedes adquirirlos:
