Prueba y Reseña Sensor Sonoff AirGuard TH
Sonoff ha lanzado recientemente su nueva serie de sensores inteligentes AirGuard. Estos dispositivos están diseñados para monitorizar la calidad del aire y las condiciones climáticas, midiendo parámetros esenciales como la temperatura, la humedad, el dióxido de carbono (CO2) y las partículas finas (PM). Es importante aclarar que estos sensores no se encuentran en un único dispositivo, sino que se distribuyen en diferentes modelos:
- Sonoff AirGuard CO2: Enfocado en la medición de temperatura, humedad y CO2.
- Sonoff AirGuard PM: Diseñado para medir temperatura, humedad y partículas PM.
- Sonoff AirGuard TH: Exclusivamente dedicado a la medición de temperatura y humedad.
Una diferencia clave entre los modelos es la conectividad: mientras que el AirGuard CO2 y el AirGuard PM son dispositivos inteligentes con certificación Matter-over-Wi-Fi, el AirGuard TH utiliza la tecnología Zigbee, una opción robusta y de bajo consumo para el hogar inteligente. En esta reseña, compartiré mi experiencia detallada con el modelo más sencillo, el sensor inteligente de temperatura y humedad AirGuard TH, y evaluaré su integración con Home Assistant.
Puedes adquirir este sensor en Amazon US, Amazon DE, Amazon NL o directamente en la Web de Sonoff.
Especificaciones Técnicas: AirGuard TH vs CO2 vs PM
He recopilado las especificaciones técnicas de los tres sensores de la serie AirGuard para ofrecer una comparación clara. A pesar de compartir un diseño exterior similar, existen diferencias notables en sus componentes internos, fuentes de alimentación y protocolos de comunicación, lo cual es crucial para planificar su integración en tu sistema de hogar inteligente.
Desmontaje y Análisis Interno del AirGuard TH
El Sonoff AirGuard TH llega en una distintiva caja de color naranja que incluye el sensor, un manual de usuario y un par de pilas AAA. Es probable que estas pilas sean genéricas, por lo que no te sorprendas si necesitas reemplazarlas por unas de mayor calidad en un futuro cercano.

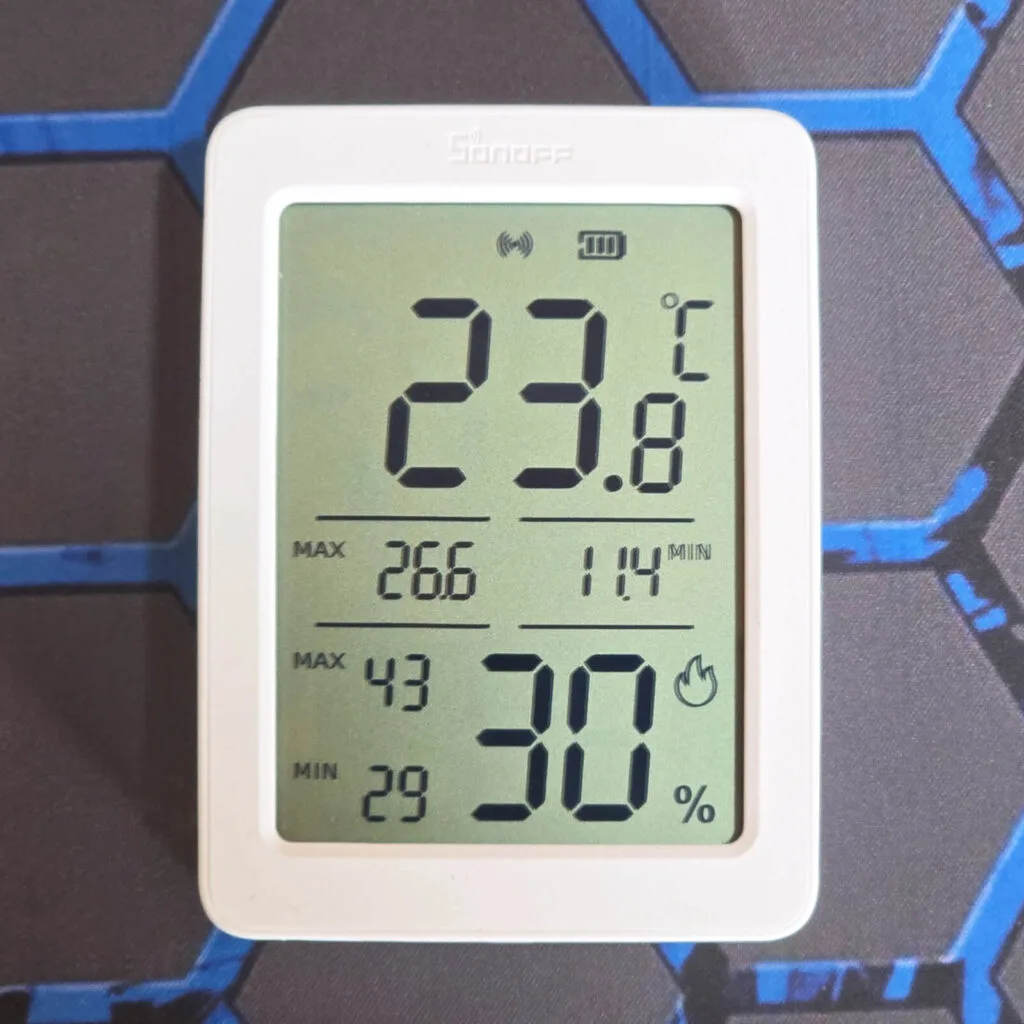

El dispositivo está dominado por una pantalla de 3.6 pulgadas que utiliza números grandes y audaces, facilitando la lectura de las mediciones. Además de la temperatura y humedad actuales, la pantalla muestra los registros mínimos y máximos de las últimas 24 horas, el nivel de batería, el estado de la conectividad y un indicador de nivel de confort. Curiosamente, el AirGuard TH puede mostrar datos de temperatura de un sensor externo secundario, aunque esta función parece requerir configuración a través de la aplicación móvil.

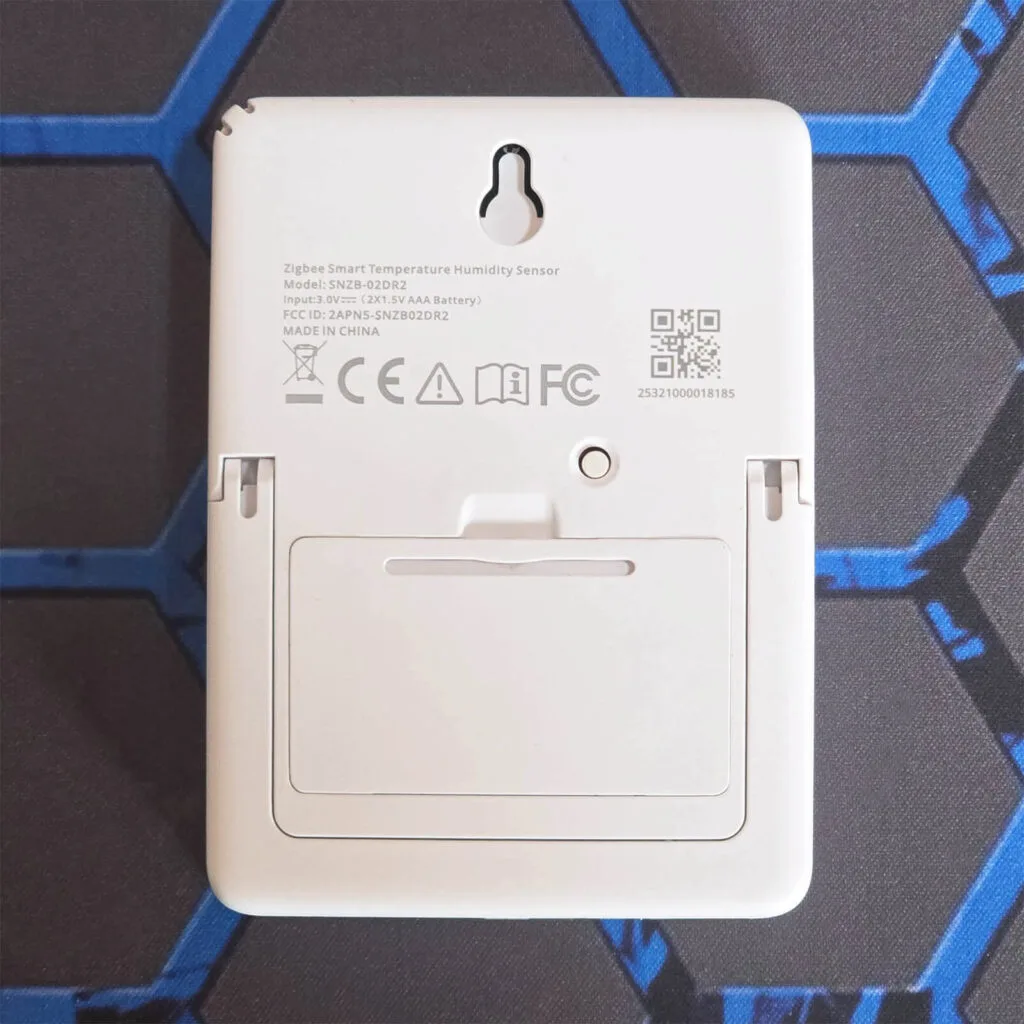

En la parte trasera, encontrarás un botón de reinicio situado justo debajo de un orificio de montaje integrado para colgar el dispositivo en la pared. Si prefieres colocarlo sobre una superficie plana, la unidad cuenta con un soporte desplegable que te permite apoyarlo fácilmente donde lo necesites.

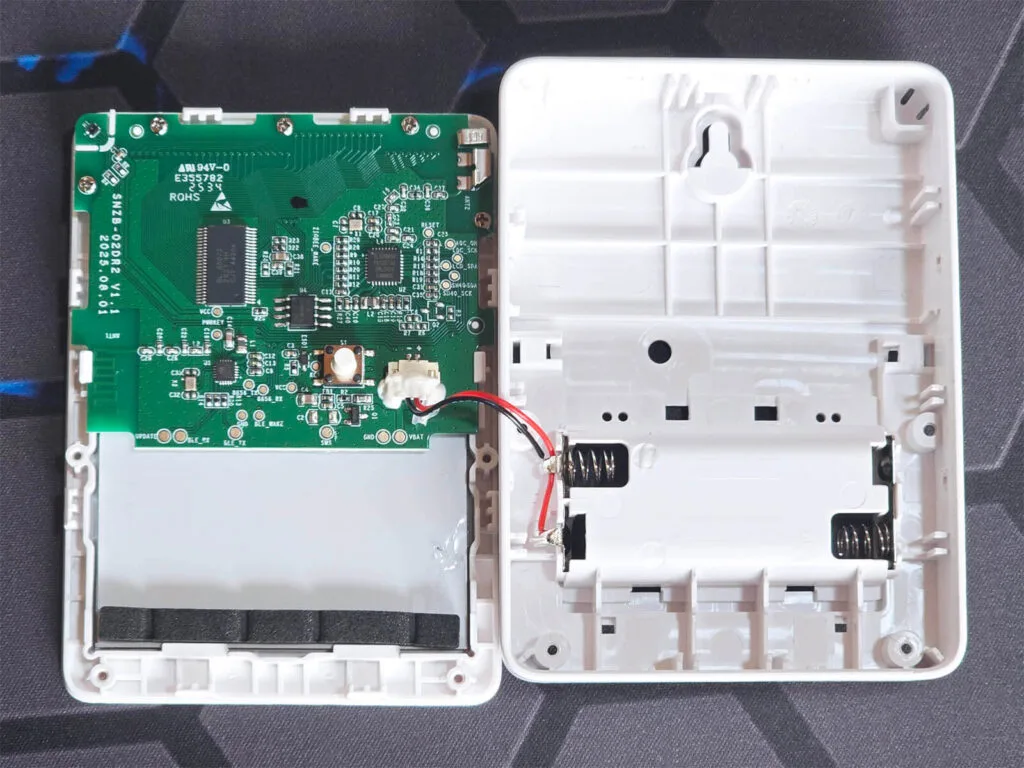

Tras retirar cuatro tornillos, procedí a abrir el sensor AirGuard TH. La placa de circuito impreso (PCB) es notablemente limpia y está fabricada profesionalmente. El pequeño componente visible en una esquina es el sensor real de temperatura y humedad, que se acopla perfectamente en una sección designada de la carcasa inferior.
El AirGuard TH utiliza el Sensirion SHT40 [Datasheet], un sensor de alta precisión capaz de medir la temperatura con una exactitud de hasta ±0.2°C y la humedad con una exactitud de ±2%. Sonoff ya empleó este mismo sensor en su modelo anterior, el SNZB-02WD.

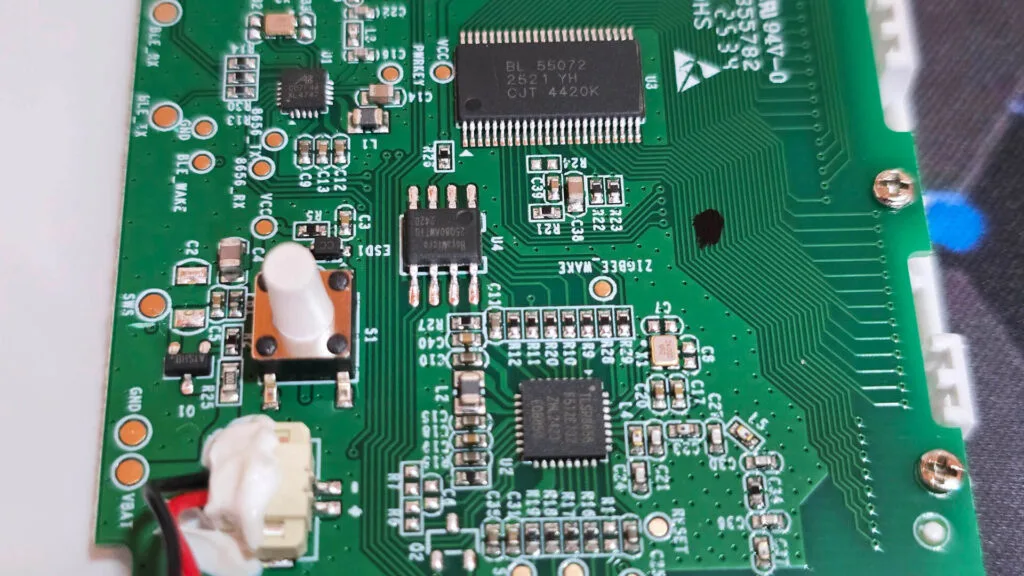

Al ampliar la vista de la PCB, se identifican fácilmente los componentes que conforman el Sonoff AirGuard TH.
El cerebro del dispositivo es el chip Telink TLSR8656 [Datasheet], un System on Chip (SoC) Zigbee 3.0 de Telink. Este componente es el responsable de toda la comunicación inalámbrica y de gestionar los modos de bajo consumo que permiten que el dispositivo funcione con pilas AAA estándar. Es un chip conocido, presente en diversos dispositivos inteligentes. Estos microcontroladores ganaron popularidad cuando se descubrió que se podía convertir el sensor Xiaomi LYWSD03MMC de Bluetooth a Zigbee flasheando un chip Telink similar.
Para gestionar la gran pantalla de 3.6 pulgadas, Sonoff emplea el controlador LCD BL 55072 [Datasheet] de Shanghai Belling. Este chip especializado es el encargado de controlar los segmentos de la pantalla para mostrar las lecturas. Se comunica con el procesador principal a través de una interfaz serie I2C para mantener los datos visuales sincronizados con las mediciones reales del sensor.
Además, hay un chip de almacenamiento BoyaMicro 25080AWTIG que actúa como una pequeña unidad de memoria para el software del dispositivo y los registros de datos guardados. Esta memoria permite al AirGuard TH almacenar el historial de temperatura y humedad localmente y gestionar las actualizaciones OTA sin problemas. Por último, cerca de las conexiones de la batería, hay un pequeño chip etiquetado como AB C07F4A XL4747. Es probable que funcione como un estabilizador de energía, manteniendo el voltaje constante para proteger los componentes electrónicos más delicados mientras el sensor está en funcionamiento o mientras se trabaja en la placa.
Integración con Home Assistant
El Sonoff AirGuard TH es compatible oficialmente con Zigbee2MQTT y parcialmente con ZHA. Para emparejarlo con tu coordinador Zigbee, simplemente mantén presionado el botón de emparejamiento en la parte posterior hasta que el indicador de conectividad en la pantalla comience a parpadear.
Zigbee2MQTT

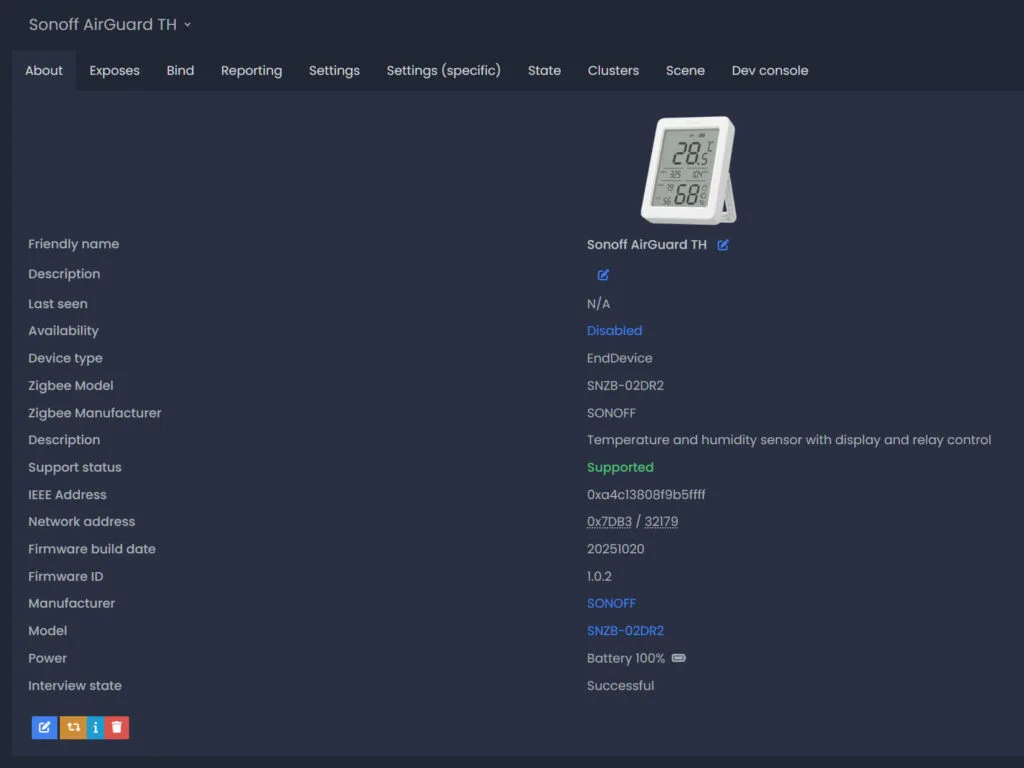

Una vez emparejado con Zigbee2MQTT, el dispositivo se identifica correctamente como el modelo SNZB-02DR2 del fabricante Sonoff. El sensor también soporta actualizaciones OTA a través de Zigbee2MQTT, aunque no pude descargar la nueva imagen, posiblemente debido a un índice incorrecto. Actualmente está ejecutando la versión 1.0.2, a pesar de que la versión 1.0.4 parece ser la más reciente.

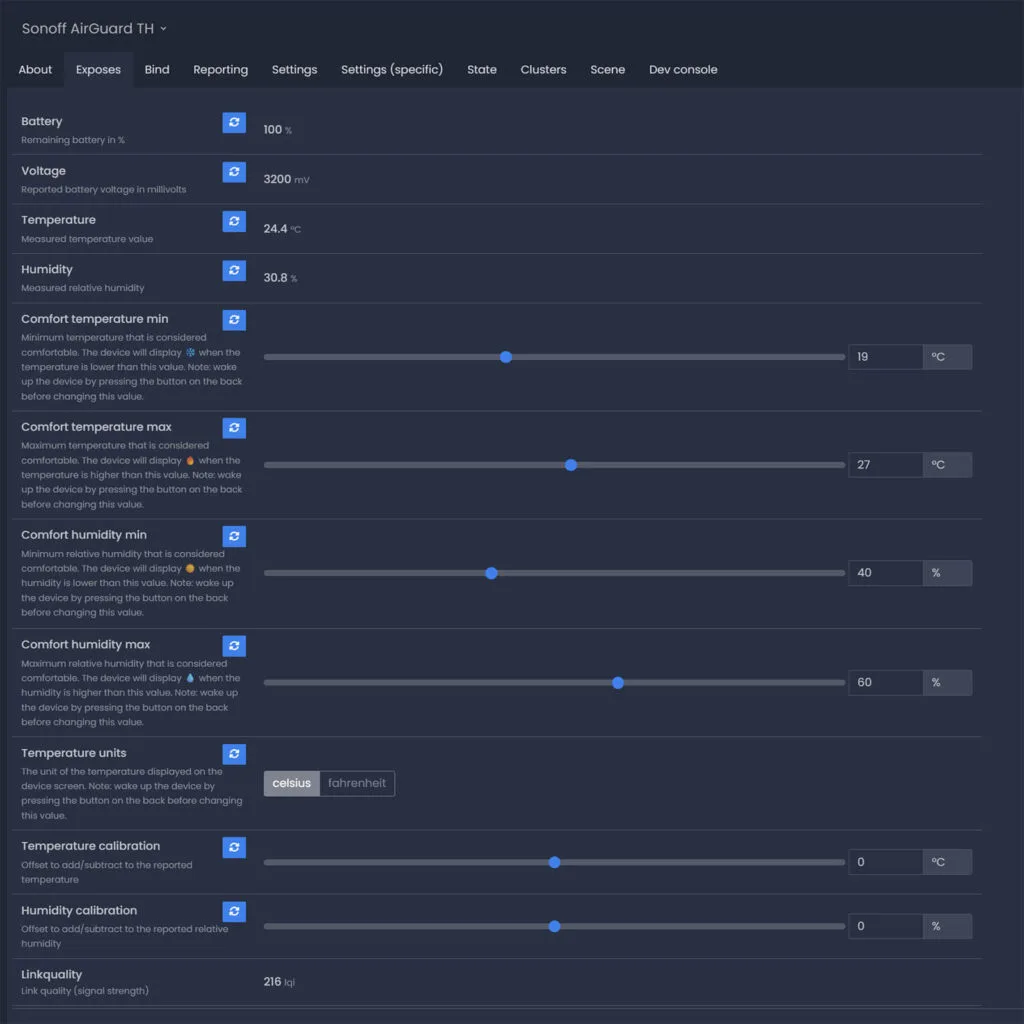

Así se presenta el panel de exposiciones:
Además de los obvios sensores de temperatura, humedad y nivel de batería, el dispositivo expone características adicionales interesantes. Primero, permite cambiar la unidad de temperatura de forma remota y definir una zona de confort específica a través de cuatro parámetros distintos que activan indicadores visuales en la pantalla.
El ajuste de Confort Temperatura Mín establece la temperatura más baja considerada confortable, y el dispositivo mostrará un icono de copo de nieve cuando la temperatura ambiente descienda por debajo de este umbral. De manera similar, el ajuste de Confort Temperatura Máx define el límite superior de tu rango de confort, activando un icono de fuego en la pantalla si la temperatura supera este valor.
Para la gestión de la humedad, el ajuste de Confort Humedad Mín marca el nivel más bajo de humedad relativa considerada confortable, mostrando un icono de sol cuando el aire está demasiado seco. Finalmente, el ajuste de Confort Humedad Máx determina el nivel de humedad más alto confortable, mostrando un icono de gota de agua cuando el ambiente se vuelve demasiado húmedo.
Sin embargo, la característica más destacada del AirGuard TH son los ajustes de calibración de temperatura y humedad a nivel de firmware. Utilizando estos deslizadores de entrada, puedes aplicar un desplazamiento positivo o negativo para ajustar y recalibrar las lecturas del sensor. El beneficio único aquí es que tu desplazamiento se refleja automáticamente en la propia pantalla del dispositivo. Esta funcionalidad es notablemente rara, ya que los desplazamientos para dispositivos similares suelen gestionarse en el lado del software dentro de Zigbee2MQTT, lo que a menudo deja la lectura sin calibrar en la pantalla física, incluso después de que los datos se corrijan en tu panel de control de Z2M y HA. ¡Muy útil y muy apreciado!
ZHA

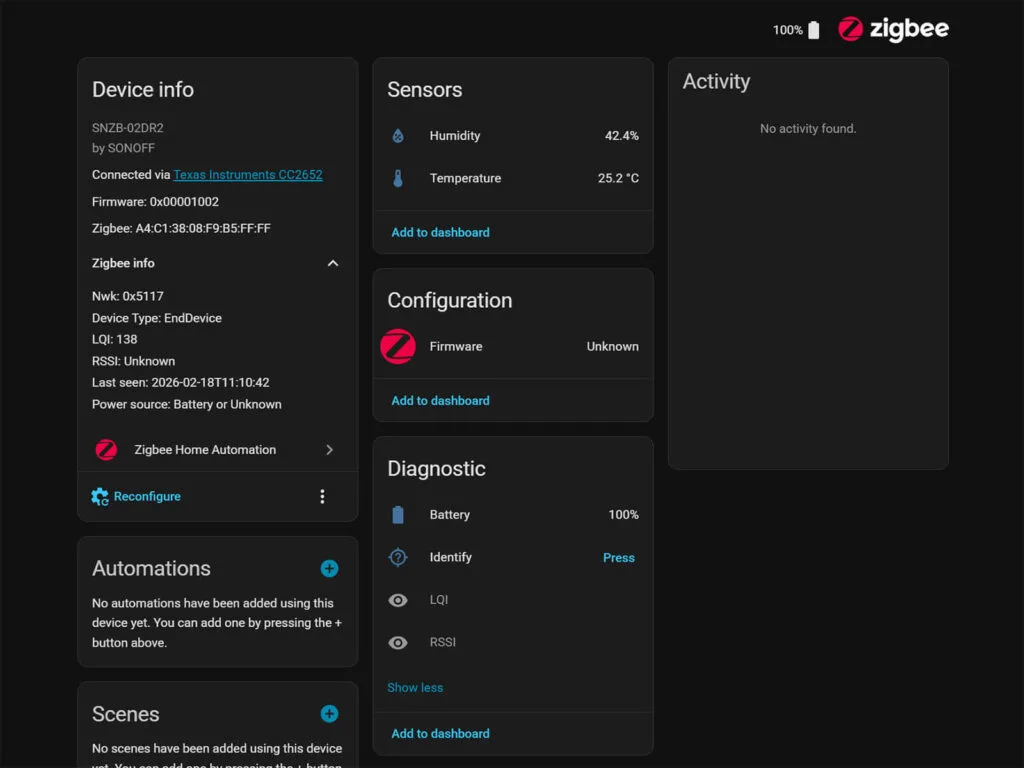

Como ocurre con la mayoría de las integraciones en ZHA, el Sonoff AirGuard TH solo tiene soporte parcial. Obtendrás lecturas de temperatura, humedad y nivel de batería, pero sin ninguna de las características avanzadas de calibración y niveles de confort que el dispositivo soporta. Necesitarás desarrollar un “quirk” personalizado para leer e interactuar correctamente con los clusters de endpoints personalizados, ya que ZHA no lo hace automáticamente por ti en este momento.
ACTUALIZACIÓN: ¡Sonoff ha proporcionado un quirk personalizado para el AirGuard TH! Puedes descargarlo aquí junto con las instrucciones sobre cómo añadirlo a ZHA. Lee el artículo de ayuda oficial para más información.
Instalación y Pruebas
Para comparar el rendimiento del sensor de temperatura y humedad Sonoff AirGuard TH, lo instalé en mi oficina. Me di cuenta de que nunca había comparado el sensor de temperatura y humedad del Aqara FP300 en su reseña, ya que me centré únicamente en la presencia. Dado que es un multisenso muy capaz, decidí ver cómo se compara con el Sensirion utilizado en el AirGuard TH.

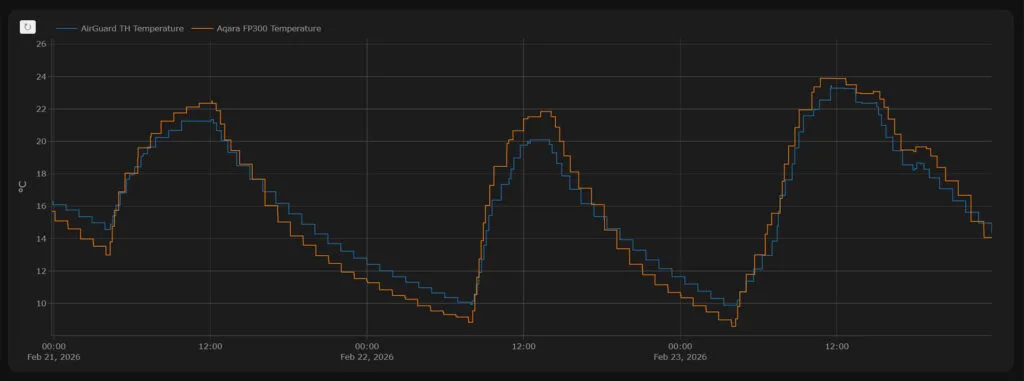

Aquí están los resultados que obtuve en Home Assistant:
La tendencia de temperatura fue seguida de cerca por ambos sensores, con unidades que siguieron un camino casi idéntico. La irregularidad visible en los datos es simplemente el resultado de la baja tasa de informes típica de estos dispositivos alimentados por batería. Me resultó particularmente interesante que siguieran la misma línea con mayor precisión durante los cambios activos de temperatura, al aumentar o disminuir. Apareció una pequeña desviación durante los períodos estables, donde el AirGuard reportó valores ligeramente más bajos en la parte inferior del rango y valores ligeramente más altos en el pico.
Puedes cambiar y ajustar el intervalo de informes para ambos dispositivos.
El rendimiento de la humedad fue un poco más consistente, con ambos sensores manteniendo una correlación mucho más estrecha que con la temperatura. Aunque ocurrieron desviaciones menores durante los cambios de humedad, la tendencia general se mantuvo sincronizada entre ambos dispositivos. Curiosamente, una vez que los niveles de humedad se estabilizaron, los dos sensores proporcionaron lecturas casi idénticas.

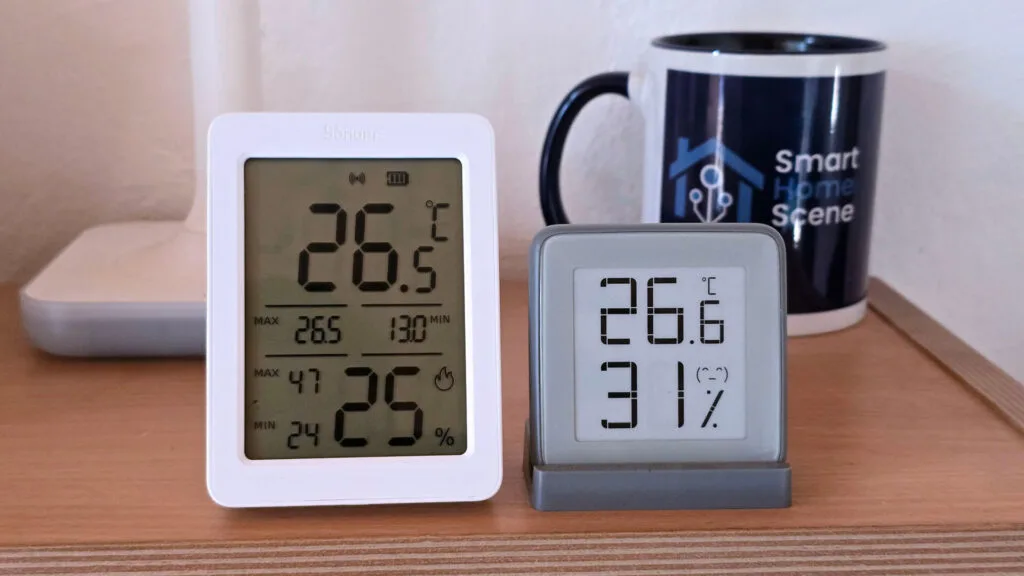

También comparé los resultados con un sensor Bluetooth MHO-C401 calibrado que mantengo en mi oficina. Esta unidad está flasheada con el firmware personalizado PVVX y configurada para informes de alta frecuencia. Debido a que este firmware personalizado es tan eficiente, el sensor puede mantener una alta tasa de informes durante años con una sola batería. Comparar los tres confirmó mis hallazgos anteriores: aunque existen ligeras desviaciones, tanto el AirGuard TH como el Aqara FP300 son muy precisos en general.
Consideraciones Finales
El Sonoff AirGuard TH es exactamente lo que se espera de Sonoff al lanzar un dispositivo de este tipo. Es preciso, fiable y viene con un excelente firmware Zigbee. Puedes calibrar la temperatura y la humedad a nivel de firmware, lo que refleja tu desplazamiento en la pantalla física. Esta es una característica muy poco común y he probado suficientes sensores climáticos para saber lo importante que es.
Además, la pantalla del Sonoff es bastante impresionante para ser una LCD. Tiene números claros y audaces y se puede ver desde la distancia o desde un ángulo sin problemas. Se aprecia ese matiz verdoso que tienen todas las LCD, pero personalmente no me molesta, ya que aún puedo ver el contenido con claridad.
Por último, el precio de $15 es increíble y simplemente inmejorable. Si buscas un sensor de temperatura y humedad Zigbee capaz con pantalla, el Sonoff AirGuard TH es una excelente opción. Aquí puedes adquirirlo:
